儲氣罐介質分類
真空罐
分享到：0

品牌：申江牌儲氣罐

容積：0.1～100【m3】

工作壓力：-0.1【MPa】

材質：Q345R

介質：空氣、蒸汽、氮氣、氧氣、水

使用年限：10~15年

產品介紹：真空罐又稱作真空緩沖,一般由筒體、封頭、法蘭、接管、密封元件和支座等零件和部件組成。

應用范圍：其作用是分離氣體中的水分和穩定系統壓力，降低空氣系統的壓力波動，保證系統平穩、連續供氣。

全國訂購熱線：13705177760 在線咨詢+

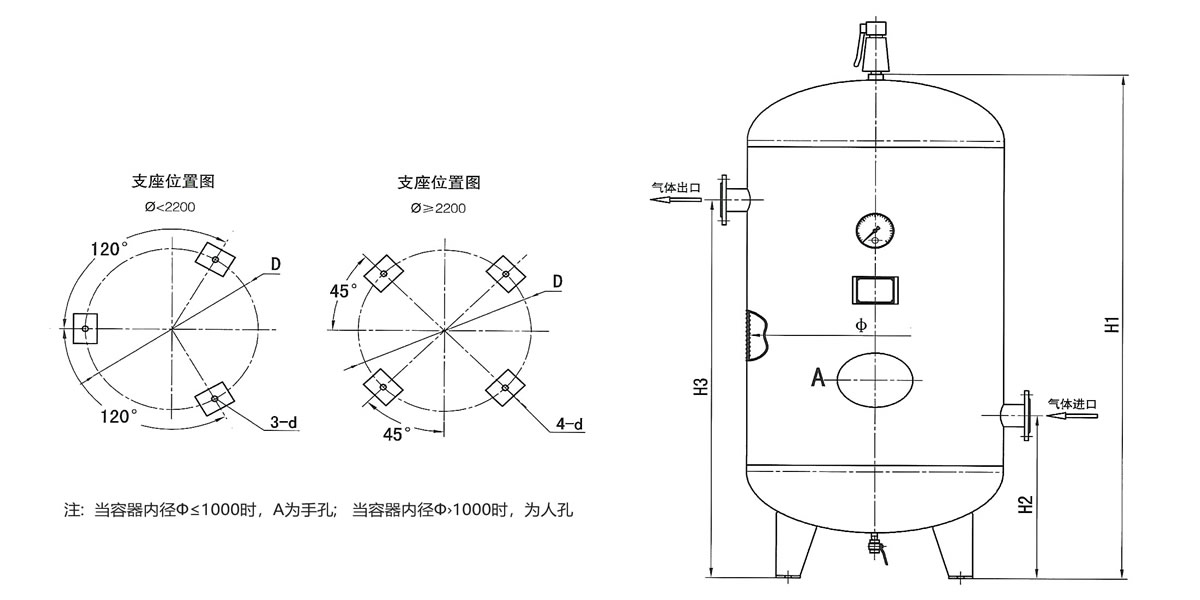

CAD儲氣罐圖紙


序號

規格

設計
溫度°C

容量總高H1

容器
內徑φ

進氣口

出氣口

支座

安全閥
接口

排污閥
接口

容積/工作壓力

H2

DN

螺紋式

H3

DN

螺紋式

D

d

1

0.3/0.8

110

1594

550

642

50

Rp11/2

1242

50

Rp11/2

400

20

Rp3/4

R1/2

2

0.3/1.0

1594

642

1242

3

0.3/1.3

1598

644

1244

4

0.3/1.6

1598

644

1244

5

0.6/0.8

110

1905

700

680

65

Rp11/2

1550

65

Rp11/2

490

24

Rp3/4

R1/2

6

0.6/1.0

1907

681

1551

7

0.6/1.3

1909

682

1552

8

0.6/1.6

1907

681

1551

9

1.0/0.8

110

2305

800

690

65

Rp11/2

1920

65

Rp11/2

560

24

Rp1

R1/2

10

1.0/1.0

2307

691

1921

11

1.0/1.3

2305

690

1920

12

1.0/1.6

2307

691

1921

13

1.5/0.8

110

2265

1000

760

65

Rp2

1810

65

Rp2

700

24

Rp1

R1/2

14

1.5/1.0

2265

760

1810

15

1.5/1.3

2267

761

1811

16

1.5/1.6

2566

900

753

65

Rp2

2118

65

Rp2

630

24

Rp1

R1/2

17

2.0/0.8

110

2780

1000

760

80

Rp2

2320

80

Rp2

700

24

Rp11/4

R1/2

18

2.0/1.0

2780

760

2320

19

2.0/1.3

2782

761

2321

20

2.0/1.6

2786

763

2323

21

2.5/0.8

110

3300

1000

760

80


2840

80


700

24

Rp11/4

R1/2

22

2.5/1.0

3300

760

2840

23

2.5/1.3

3302

761

2841

24

2.5/1.6

2836

1100

788

80


2348

80


770

24

Rp11/4

R1/2

25

3.0/0.8

110

2920

1200

850

80


2410

80


906

24

Rp11/2

R3/4

26

3.0/1.0

2922

851

2411

27

3.0/1.3

2926

853

2413

28

3.0/1.6

2926

853

2413

29

4.0/0.8

110

3030

1400

910

100


2470

100


1050

24

Rp11/2

R3/4

30

4.0/1.0

3032

911

2471

31

4.0/1.3

3036

913

2473

32

4.0/1.6

3040

915

2475

33

5.0/0.8

110

3700

1400

910

100


2990

100


1050

24

Rp2

R3/4

34

5.0/1.0

3702

911

2991

35

5.0/1.3

3726

913

3013

36

5.0/1.6

3730

915

3015



  碳素鋼和低合金鋼儲氣罐（0.8MPa~1.6MPa）


序號

規格

設計
溫度°C

容量總高
H1

容器
內徑φ

進氣口

出氣口

支座

安全閥
接口

排污閥
接口

容積/工作壓力

H2

DN

H3

DN

D

d

37

6.0/0.8

110

4330

1400

910

125

3620

125

1050

24

Rp2

R3/4

38

6.0/1.0

4332

911

3621

39

6.0/1.3

4346

913

3633

40

6.0/1.6

4350

915

3635

41

8.0/0.8

110

3154

2000

1082

125

2362

125

1500

32

Rp2

R3/4

42

8.0/1.0

3156

1083

2363

43

8.0/1.3

3190

1100

2380

44

8.0/1.6

3194

1102

2382

45

10.0/0.8

110

3754

2000

1082

150

2962

150

1500

32

Rp21/2

R3/4

46

10.0/1.0

3756

1083

2963

47

10.0/1.3

3790

1100

2980

48

10.0/1.6

3794

1102

2982

49

12.0/0.8

110

4354

2000

1082

150

3562

150

1500

32

Rp21/2

R3/4

50

12.0/1.0

4356

1083

3563

51

12.0/1.3

4390

1100

3580

52

12.0/1.6

4394

1102

3582

53

15.0/0.8

110

4531

2200

1208

150

3618

150

1650

32

Rp21/2

R1

54

15.0/1.0

4533

1209

3619

55

15.0/1.3

4569

1227

3637

56

15.0/1.6

4573

1229

3639

57

20.0/0.8

110

5246

2400

1348

200

4168

200

1800

32

Rp3

R1

58

20.0/1.0

5250

1350

4170

59

20.0/1.3

5254

1352

4172

60

20.0/1.6

5258

1354

4174

61

25.0/0.8

110

6146

2400

1348

200

5068

200

1800

32

Rp3

R1

62

25.0/1.0

6150

1350

5070

63

25.0/1.3

6154

1352

5072

64

25.0/1.6

6158

1354

5074

65

30.0/0.8

110

6706

2500

1373

200

5603

200

1875

32

Rp3

R1

66

30.0/1.0

6710

1375

5605

67

30.0/1.3

6718

1379

5609

68

30.0/1.6

6722

1381

5611

69

40.0/0.8

110

8676

2500

1373

200

7413

200

1875

36

Rp3

R1

70

40.0/1.0

8680

1375

7415

71

40.0/1.3

8688

1379

7419


  ★本表中0.3m3 、0.6m3、1.0m3、1.5m3、2.0m3 五種規格儲氣罐有螺紋接頭品種。
★本廠將保留對所有產品的外觀設計和規格進行變更的權利，恕不另行通知。
